產品概述：

本系列產品是針對潛水吸沙泵的特點而設計的配套簡易型控制設備,適用于三相潛水吸沙泵的啟動、運行及停止的控制。本系列除對潛水吸沙泵的短路、過流、缺相等常規的故障加以保護外，還增加了故障監測、保護功能。本系列產品符合GB3797-2005《電器控制設備》等標準規定的產品技術性能指標。

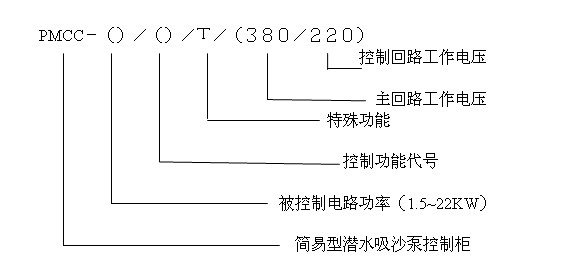

潛水吸沙泵控制柜型號意義：

潛水吸沙泵控制柜使用條件：

1、電源環境：電壓AC380V±10%，頻率50HZ，三項四線制或三項五線制（三項三線制需特殊定做），三項電壓不平衡度≤１０％。
2、環境溫度：－５°Ｃ～＋４０℃
3、相對溫度：２０％～８５％，ＲＨ不結露
4、海拔高度：≤１０００米
5、防護等級：ＩＰ２０
6、與垂直面傾斜度不大于５度
7、周?chē)諝鉄o(wú)爆炸危險，無腐蝕金屬和破壞絕緣的氣體，無導電塵埃，無滴水，無加熱源，通風良好。
8、戶內立式或壁掛式。


使用前檢查事項：

1、對安裝地點按“使用條件”的規定逐條進行檢查，并對不符合項作出相應調整。
2、核對控制柜與所控電機的額定功率、額定電流是否相符，電機的額定功率不能超過控制柜所控制的額定功率。
3、核對熱過載繼電器電流整定值與額定值是否相符，如不符應按表1重新整定。
4、現場安裝時，應擰緊由于運輸而造成松動的壓線螺釘，并檢查絕緣是否良好。
5、潛水吸沙泵電泵控制柜與潛水吸沙泵的距離應小于500米。
6、正式使用前應作空載試驗。


注意事項：

1、帶載運行時應由專職人員操作，若遇不正?，F象應立即停機，電泵正常運行后方可離開。
2、啟動時電壓噪過大，會(huì )造成起動失敗，應增加供電容量或增大導線線徑。
3、若控制柜帶標準負載運轉到運行狀態時，實際電流約定電流相差很大，又可能電機反轉，此時應調換電機任意兩項電源。
4、在控制柜啟動或運行過程中，如遇緊急情況，應迅速切斷電源。
5、帶載啟動不能過于頻繁，并且嚴禁水池液位低于吸沙泵同時起動控制柜。
6、PA及PA/T型控制柜在手動和自動時嚴禁兩臺吸沙泵同時起動。

咨詢熱線：4000-1717-21

常見故障及處理方法：
